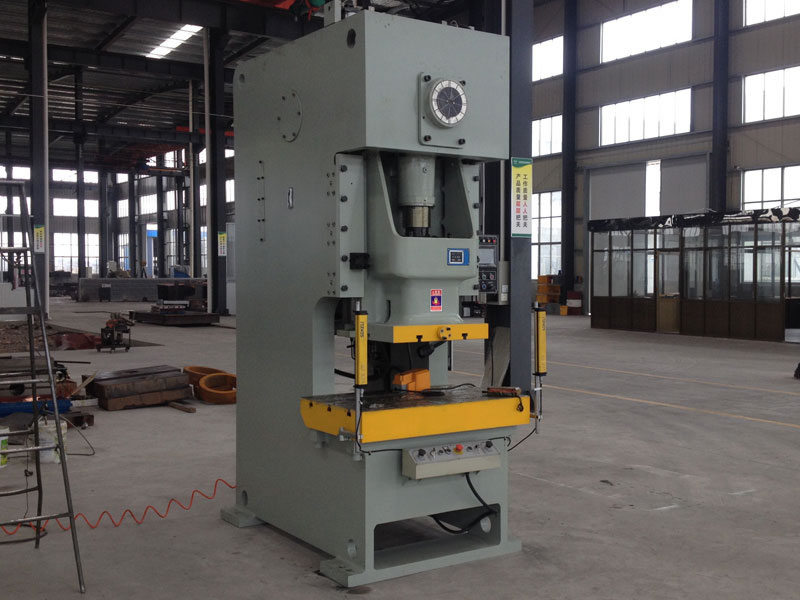

Poinçonnage pneumatique

La description

Poinçonneuse pneumatique est adapté pour poinçonner toutes sortes de plaques métalliques et non métalliques. Machine de poinçonnage pneumatique est largement appliquée aux industries, y compris les machines, l'automobile, les appareils, le matériel, l'électronique, etc.


Caractéristiques

1. CE et la certification ISO.
2. Système BOSCH hydraulique.
3. La garantie de deux ans.
4. Haute vitesse de poinçonnage.


Avantages

1. moteur et de l'acier Siemens plaque corps soudé de cette presse à poinçonner pneumatique assure sa performance fiable et de haute intensité.
2. embrayage à friction pneumatique et le frein est utilisé. engrenage Cluster adopte inondé lubrification à l'huile.
3. Notre machine de poinçonnage pneumatique est équipé d'un dispositif de surcharge hydraulique protecteur pour éviter que la machine contre les dommages.
4. Affichage numérique et de contrôle PLC facilitent le fonctionnement du pressoir pneumatique du poinçon.
5. Die moteur fixé de réglage en hauteur est équipé, et la valeur peut être affichée numériquement.
6. Système de lubrification à la graisse électrique est conçu, et le cylindre de la balance adopte le système de graissage manuel.
7. vannes Duplex, boutons, contacteurs AC, des indicateurs, des disjoncteurs d'air et d'autres dispositifs de contrôle sont importés de marque internationale.
8. Notre presse à poinçonner pneumatique est équipé d'un dispositif de coussin d'air en option, l'arbre d'alimentation automatique et protecteur photoélectrique.

		JH21-25B	JH21-25	JH21-45	JH21-63	JH21-80	JH21-110	JH21-125
Capacité (KN)		250	250	450	630	800	1100	1250
Stroke nominal (mm)		3	3	4	4	5	6	6
Diapositive Course (mm)		60	80	100	120	140	160	160
Course par minute (min-1)	fixe	100	100	80	70	60	50	50
	variable	80-120	80-120	70-90	60-80	50-70	40-60	40-60
Max. Die Hauteur (mm)		200	250	270	300	320	350	350
Die Réglage de la hauteur (mm)		50	50	60	80	80	80	80
Distance du Centre de diapositives sur le Cadre (mm)		160	210	230	300	300	350	350
Sellette Epaisseur (mm)		70	80	110	110	120	140	140
Shank Hole (Diamètre x Profondeur) (mm)		φ40 × 60	φ40 × 60	φ40 × 60	φ50 × 80	φ50 × 80	φ60 × 80	φ60 × 80
Distance entre colonnes (mm)		448	450	550	560	640	760	760
Principal Puissance du moteur (kW)		3	3	5.5	5.5	7.5	11	11
Dimensions hors tout (L × l × H) (mm)		1150 × 1050 × 2050	1300 × 1050 × 2050	1390 × 1200 × 2400	1580 × 1210 × 2520	1640 × 1280 × 2700	1850 × 1450 × 3060	1850 × 1490 × 3060
Poids net (kg)		2200	2600	3450	5400	7000	9340	9900
