La description

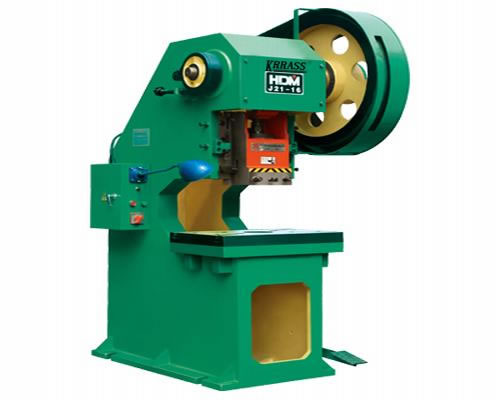

Notre acier inoxydable poinçon presse mécanique est utilisé pour la découpe, le poinçonnage, le découpage, le pliage et l'étirement des plaques de métal.
Avantages
1. Les systèmes de contrôle et de freinage Transmission
(1) En utilisant embrayage à friction et un matériau de friction semi-métallique SMFM-88, la pollution est réduite et la durée de vie de mécanique poinçonneuse peut être prolongée. Avec des couples de transfert de spin, l'inertie de rotation est réduite. Cela garantit un fonctionnement flexible, ainsi que le montage et l'entretien.
(2) Valve Double de sécurité est utilisé pour assurer le fonctionnement précis de l'embrayage.
(3) 8 groupes de contrôle PLC assurent une action fiable.
(4) 8 groupes de commutateurs de proximité aider à la détection de synchronisation fiable et suivi.
(5) Manuel bouton et pied pédales sont tous deux conçus pour réaliser un fonctionnement en continu.
(6) Le bélier de la machine de poinçonnage mécanique peut se déplacer lentement, ce qui permet à l'opérateur de contrôler le réglage du moule commodément.
2. Réglage de Ram et de la structure
(1) Course du coulisseau peut être ajustée pour atteindre un certain niveau dans l'intervalle spécifié. La machine entière adopte une plaque d'acier structure soudée pour faciliter le fonctionnement et la maintenance.
(2) un dispositif de protection contre les surcharges de pression est installé. Cela peut protéger la presse à poinçonner mécanique contre les dommages.
3. Système électrique et verrouillage de sécurité
(1) Les composants électriques sont soit importés ou achetés auprès de joint-venture sino-étrangère. Ces composants sont conformes aux normes internationales, et disposent d'une performance fiable et sûre, longue durée de vie et une excellente capacité anti-interférences.
(2) une clôture de protection et le verrouillage de sécurité sont conçus pour assurer un fonctionnement sûr.
(3) Notre machine de poinçonnage mécanique a été certifié par CE et système de qualité ISO.
Caractéristiques
1. C-forme presse fournit une rigidité maximale, la déviation minimale et longue durée de vie des pièces précises. Notre presse à poinçonner mécanique offre également une plate-forme stable pour votre application exigeante.
2. Simple et pratique à utiliser, de haute précision et de performance.
technique
Modèle
J23
| nominal
Capacité
(KN)
| nominal
Stroke(Mm)
|
Strokede glisser
(Mm)
| Max. Shut
Hauteur
(Mm)
| Taille du tableau de travail (mm)
| Diapositive
BottomDimensions (mm)
| Shank Trou
| moteur
(KW)
|
Diamètre
(Mm)
| Profondeur
(Mm)
|
R-L
| F-B
| R-L
| F-B
|
4ton
| 40
| 1.5
| 25
| 200
| 250
| 160
| 100
| 90
| 25
| 40
| 0,55
|
6.3TON
| 63
| 2
| 35
| 170
| 310
| 200
| 140
| 120
| 30
| 55
| 0,75
|
10BTON
| 100
| 3.2
| 45
| 145
| 370
| 240
| 170
| 150
| 30
| 55
| 1.1
|
16BTON
| 160
| 3.7
| 55
| 122
| 450
| 300
| 200
| 180
| 40
| 60
| 1.5
|
20ton
| 200
| 4
| 60
| 122
| 450
| 300
| 200
| 180
| 40
| 60
| 1.5
|
25CTON
| 250
| 4.8
| 65
| 65
| 560
| 370
| 250
| 220
| 40
| 60
| 2.2
|
35TON
| 350
| 7
| 100
| 50
| 610
| 400
| 242
| 220
| 50
| 70
| 4
|
40ton
| 400
| 7
| 100
| 50
| 610
| 400
| 242
| 220
| 50
| 70
| 4
|
63TON
| 630
| 7
| 120
| 40
| 860
| 570
| 400
| 360
| 50
| 70
| 7.5
|
80TON
| 800
| 8
| 120
| 40
| 950
| 630
| 400
| 360
| 60
| 75
| 7.5
|
100Tonne
| 1000
| 8
| 130
| 40
| 950
| 630
| 400
| 360
| 60
| 75
| 7.5
|
125TON
| 1250
| 10
| 130
| 38
| 1080
| 700
| 430
| 370
| 60
| 75
| 11
|
200TON
| 2000
| 10
| 130
| 38
| 1080
| 700
| 430
| 370
| 60
| 75
| 11
|
Note:
R-droit; L-gauche; F-Front; B-Back
|
