La description
série QC11Y oscillants hydraulique cisaille de faisceau sont conçus et fabriqués pour fournir un excellent cisaillement des matériaux avec des bords propres et carrés, et exigeant la tolérance.
Le procédé de cisaillement est mise en oeuvre sur une machine à cisailler, souvent appelé un cisaillement de puissance ou un cisaillement élévation au carré, qui peut être actionné manuellement (à la main ou au pied) ou pneumatique, hydraulique ou électrique. Une machine de cisaillement typique comprend une table avec bras de support pour maintenir la feuille, des guides ou arrête pour fixer la feuille, un dispositif de mesure de positionner avec précision la feuille, et les lames droites de pointe supérieure et inférieure. La feuille est placée entre la lame supérieure et inférieure, qui sont ensuite forcés ensemble contre la feuille, la découpe du matériau. Pour la plupart plaque métallique machine de cisaillement, la lame supérieure est forcée vers le bas tandis que la lame inférieure reste stationnaire. La lame supérieure est généralement incliné de telle sorte que la découpe progresse d'une extrémité à l'autre, réduisant ainsi la force nécessaire. En outre, la lame supérieure est légèrement décalée par rapport à la lame inférieure, autour de 5-10% de l'épaisseur de la feuille. Les lames utilisées dans ces machines de cisaillement des plaques de métal ont généralement un bord carré plutôt que d'un couteau, et sont disponibles dans différents matériaux tels que l'acier haute teneur en carbone et en acier faiblement allié.
Caractéristiques
1. Affichage numérique et motorisé butée arrière avec 1000mm gamme.
2. Une action rapide rake variable le long avec réglage d'écartement lame.
3. Réglage course de coupe pour la découpe rapide de petits morceaux.
4. lourds unités de transfert à billes sur la table de coupe pour la facilité de manutention.
5. robuste quadrature bras avec des échelles en acier inoxydable.
6. arrière clôtures de sécurité avec des gardes de sécurité de coupure.
la gorge 7. Ouvrez-côté pour la longueur à long refendage.
8. système hydraulique compact et fiable.
Avantages
1. Machine hydraulique pendulaire de cisaillement utilise la structure en tôle d'acier soudée intégrale, transmission supérieure hydraulique et les vibrations pour éliminer le stress.
2. Ce cisaillement de faisceau d'oscillation hydraulique ou hydraulique oscillant de type plaque de cisaillement est célèbre pour une résistance élevée et une bonne rigidité.
3. Le pendule machine hydraulique de cisaillement fait mouvement de cisaillement à travers le cylindre d'huile principal, qui peut simplifier le système hydraulique et le faire fonctionner plus stable.
4. Le transporteur haut de cette plaque métallique Machine de cisaillement balançoires comme un arc autour d'un axe fixe dans le processus de cisaillement. l'ajustement fondé sur les indicateurs de l'écart de la lame est rapide et pratique.
5. L'hydraulique de cisaillement de faisceau oscillant est équipé d'un dispositif d'alignement d'éclairage, et utilise la commande stepless pour la course du porte-outil. Il utilise une protection barrière pour un fonctionnement sûr.

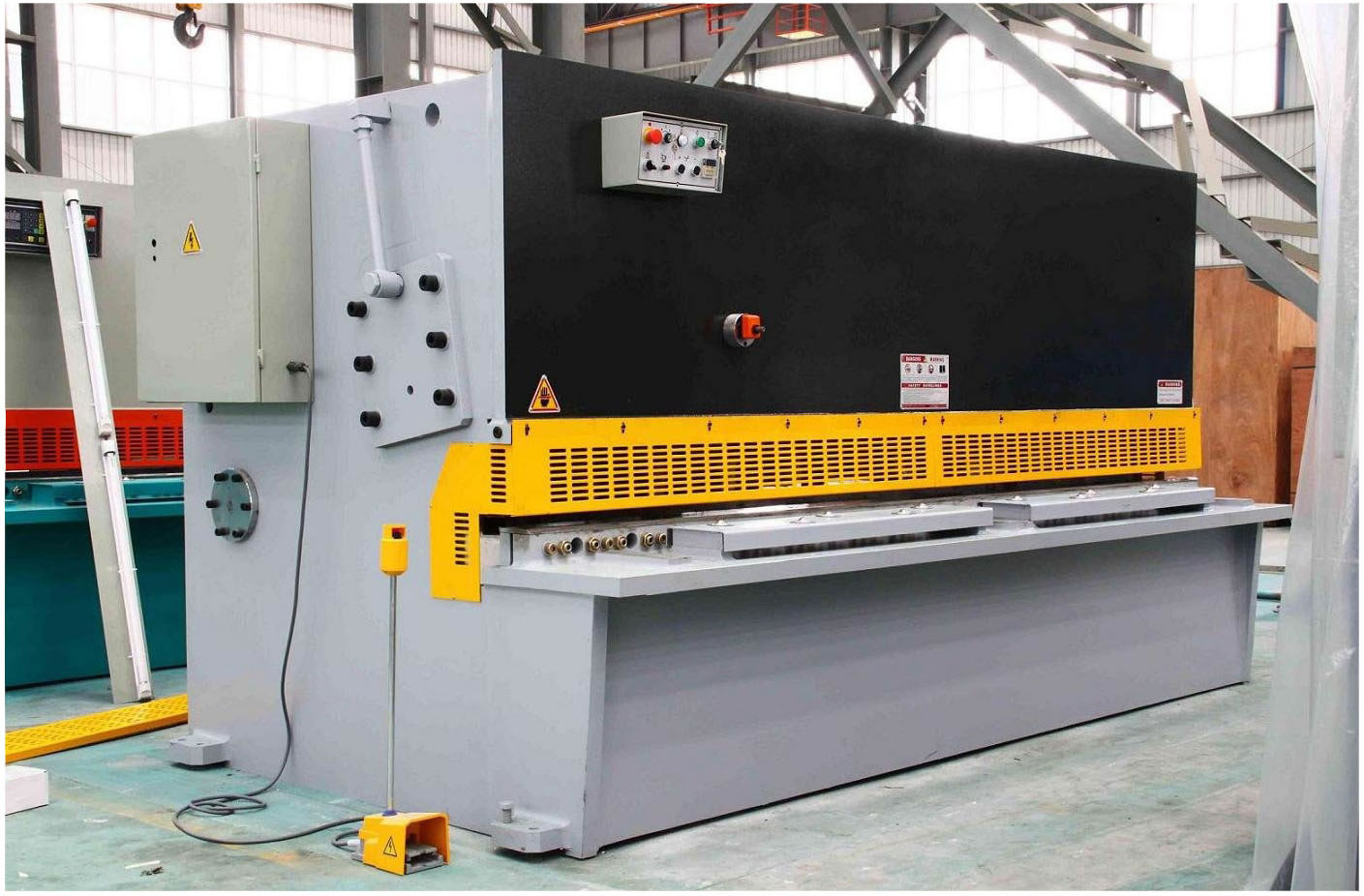

Machine pendulaire hydraulique de cisaillement (voir la figure suivante) élimine gibs qui sont conçus pour la bonne position. Ses pivots de lame autour d'un point au lieu de mouvement vertical fixe.
Remarque
1. Le bon fonctionnement conformément aux instructions du fabricant;
2. Garder le swing hydraulique de cisaillement de faisceau propre tout le temps, et ajouter de la graisse anti-corrosive pour déplacer les pièces régulièrement;
3. Avant de démarrer la machine de cisaillement de plaque métallique, lubrifier à chaque fois, et le lubrifiant doit être exempt de substances étrangères.
4. Assurez-vous que la ceinture de triangle, la tige de la main et les boutons sont en situation de fonctionnement optimale. Vérifiez si les pièces électriques peuvent fonctionner de manière sûre et fiable.
5. Le personnel bien formés sont chargés de faire fonctionner la machine pour éviter de casser ou donnant lieu à un accident.
6. La lubrification et l'inspection minutieuse jouent un rôle important dans l'entretien de la machine de cisaillement.
Donnez-nous les informations de matériau de la plaque métallique, telles que l'épaisseur, la largeur maximale, et nous allons vous citer la machine la plus adaptée!
Paramètre technique
Modèle
| Shearing
Spécification
(T × W)
| Shearing
Angle
| Nombre
de
Stroke(Spm)
| Réglage de la gamme de Retour voie (mm)
| principal
Puissance du moteur
(KW)
| Poids
(Kg)
|
QC12Y-4 × 2500
| 4 × 2500
| 1 ° 30 '
| ≥18
| 20-600
| 5.5
| 4.300
|
QC12Y-4 × 3200
| 4 × 3200
| 1 ° 30 '
| ≥14
| 20-600
| 5.5
| 6.000
|
QC12Y-4 × 4000
| 4 × 4000
| 1 ° 30 '
| ≥10
| 20-600
| 5.5
| 7500
|
QC12Y-4 × 5000
| 4 × 5000
| 1 ° 30 '
| ≥10
| 20-600
| 7.5
| 16.000
|
QC12Y-6 × 2500
| 6 × 2500
| 1 ° 30 '
| ≥18
| 20-600
| 7.5
| 5000
|
QC12Y-6 × 3200
| 6 × 3200
| 1 ° 30 '
| ≥14
| 20-600
| 7.5
| 6.500
|
QC12Y-6 × 4000
| 6 × 4000
| 1 ° 30 '
| ≥10
| 20-600
| 7.5
| 8.500
|
QC12Y-6 × 5000
| 6 × 5000
| 1 ° 30 '
| ≥10
| 20-750
| 11
| 16.000
|
QC12Y-6 × 6000
| 6 × 6000
| 1 ° 30 '
| ≥10
| 20-800
| 11
| 17.500
|
QC12Y-8 × 2500
| 8 × 2500
| 1 ° 30 '
| ≥14
| 20-600
| 11
| 5.500
|
QC12Y-8 × 3200
| 8 × 3200
| 1 ° 30 '
| ≥10
| 20-600
| 11
| 7.200
|
QC12Y-8 × 4000
| 8 × 4000
| 1 ° 30 '
| ≥8
| 20-600
| 11
| 9200
|
QC12Y-8 × 5000
| 8 × 5000
| 1 ° 30 '
| ≥7
| 20-750
| 15
| 21.000
|
QC12Y-8 × 6000
| 8 × 6000
| 1 ° 30 '
| ≥5
| 20-750
| 15
| 28.000
|
QC12Y-10 × 2500
| 10 × 2500
| 2 °
| ≥11
| 20-600
| 15
| 8.500
|
QC12Y-10 × 3200
| 10 × 3200
| 1 ° 48 '
| ≥10
| 20-600
| 15
| 9.500
|
QC12Y-10 × 4000
| 10 × 4000
| 2 °
| ≥12
| 20-800
| 18,5
| 13.500
|
QC12Y-12 × 2500
| 12 × 2500
| 1 ° 40 '
| ≥11
| 20-800
| 18,5
| 10.000
|
QC12Y-12 × 3200
| 12 × 3200
| 1 ° 40 '
| ≥10
| 20-800
| 18,5
| 11.500
|
QC12Y-12 × 4000
| 12 × 4000
| 1 ° 40 '
| ≥8
| 20-800
| 18,5
| 14.200
|
QC12Y-16 × 2500
| 16 × 2500
| 2 ° 20 '
| ≥8
| 20-800
| 18,5
| 11.500
|
QC12Y-16 × 3200
| 16 × 3200
| 2 ° 20 '
| ≥7
| 20-800
| 18,5
| 13.800
|
QC12Y-16 × 4000
| 16 × 4000
| 2 ° 20 '
| ≥5
| 20-800
| 18,5
| 15.300
|
QC12Y-20 × 2500
| 20 × 2500
| 2 ° 30 '
| ≥6
| 20-800
| 30
| 16.000
|
QC12Y-20 × 3200
| 20 × 3200
| 2 ° 30 '
| ≥5
| 30-800
| 30
| 18.000
|
QC12Y-20 × 4000
| 20 × 4000
| 2 ° 30 '
| ≥5
| 30-800
| 37
| 21.000
|
QC12Y-20 × 5000
| 20 × 5000
| 2 ° 30 '
| ≥4
| 20-800
| 37
| 30.000
|
QC12Y-25 × 2500
| 25 × 2500
| 3 °
| ≥5
| 40-800
| 37
| 21.000
|
QC12Y-25 × 3200
| 25 × 3200
| 3 °
| ≥4
| 40-1000
| 37
| 26.000
|
