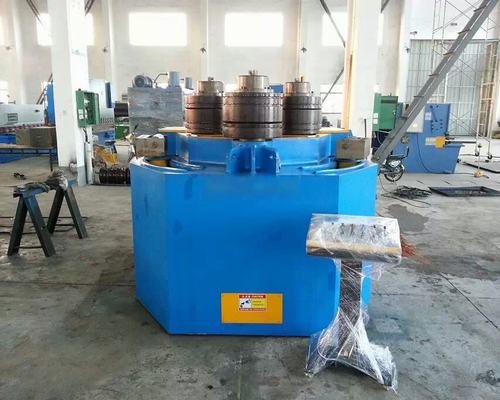

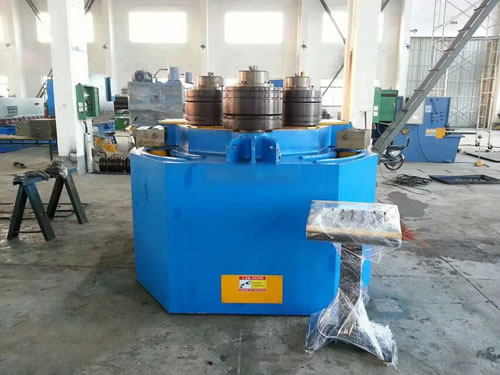

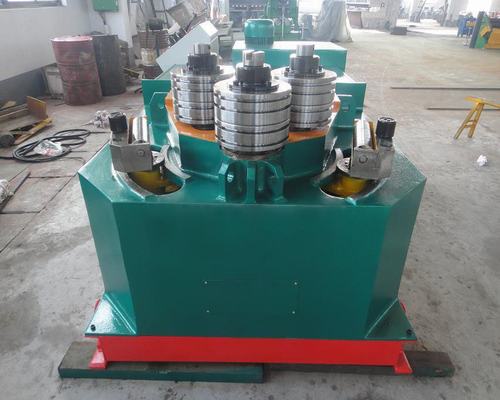

Profil hydraulique Cintreuse

La description

La machine profil de cintrage hydraulique est un dispositif spécial qui peut plier différents types de profils dans des pièces d'arc. Notre section machine de pliage adopte la structure verticale ou horizontale. Il est largement utilisé dans l'industrie chimique, le pétrole, la construction navale, l'eau et l'électricité, structure métallique, la fabrication de machines, etc. Notre profil machine à cintrer hydraulique se compose principalement de rouleau, des pièces mécaniques de transmission, pièces électriques, système hydraulique, les moisissures, et ainsi de suite. En plus de ce mécanisme de pliage hydraulique, nous offrons également le profil CNC machine de pliage.


Caractéristiques

Modèle		W24S -6	W24S de	W24S de	W24S de	W24S de	W24S -100
Modulus élastique en flexion statique		6	16	30	45	75	100
Vitesse de roulement (m / min)		6				5
Limite de rendement (Mpa)		△ S = 250
	Max. section (mm)	40 × 5	70 × 8	80 × 8	90 × 10	100 × 10	120 × 12
	Min. dia u-bend. (Mm)	800	1000	1200	1500	2000	2500
	Min. section (mm)	20 × 3	30 × 3	35 × 3	36 × 5	38 × 4	40 × 5
	Min. dia u-bend. (Mm)	400	550	560	600	600	720
	Max. section (mm)	50 × 5	80 × 8	90 × 10	100 × 10	120 × 12	140 × 16
	Min. dia u-bend. (Mm)	800	1000	1100	1300	1600	1800
	Min. section (mm)	20 × 3	30 × 3	35 × 3	36 × 5	38 × 4	45 × 5
	Min. dia u-bend. (Mm)	400	550	500	600	700	760
	Canal modèle en acier	8	12	16	20	25	28
	Min. dia u-bend. (Mm)	600	800	800	1000	1100	1700
	Canal modèle en acier	8	12	16	20	25	28
	Min. dia u-bend. (Mm)	700	800	1000	1150	1600	1700
	Max. section (mm)	100 × 18	150 × 25	180 × 25	200 × 30	220 × 40	250 × 40
	Min. dia u-bend. (Mm)	600	700	800	900	1000	1200
	Max. section (mm)	50 × 12	75 × 16	90 × 20	100 × 25	110 × 40	120 × 40
	Min. dia u-bend. (Mm)	500	760	800	1000	1100	1300
	Max. section (mm)	42 × 4	76 × 4,5	89 × 5	89 × 8	114 × 5	159 × 5
	Min. dia u-bend. (Mm)	500	750	900	900	1200	2000
	Max. section (mm)	38	52	62	75	85	90
	Min. dia u-bend. (Mm)	450	600	600	800	1000	1100
	Max. section (mm)	45 × 3	60 × 4	70 × 4	80 × 6	90 × 8	100 × 10
	Min. dia u-bend. (Mm)	750	900	1000	1200	1600	2000
