La description
processus de coupe consiste à séparer une pièce de tôle en appliquant une grande force suffisante pour amener le matériau à l'échec. processus de coupe les plus courants sont réalisées en utilisant une force de cisaillement, et sont donc parfois appelés processus de cisaillement. Quand une grande force de cisaillement suffisante est utilisée, la contrainte de cisaillement dans le matériau sera plus élevée que la résistance au cisaillement ultime et le matériau échouera et séparer à l'emplacement de cisaillement. Cette force de cisaillement est appliquée par les deux outils, l'un au-dessus et au-dessous de la tôle. Que ces outils sont des lames ou des poinçons supérieurs et inférieurs et meurt, l'outil au-dessus de la feuille de métal offre un coup vers le bas rapide à la tôle qui repose sur l'outil inférieur. Un léger jeu existe entre les bords des outils supérieur et inférieur, ce qui facilite la rupture du matériau. La taille de ce jeu est généralement de 2 à 10% de l'épaisseur du matériau et un repose plusieurs facteurs, y compris la matière, le processus de cisaillement spécifique et l'épaisseur de la feuille.
Caractéristiques

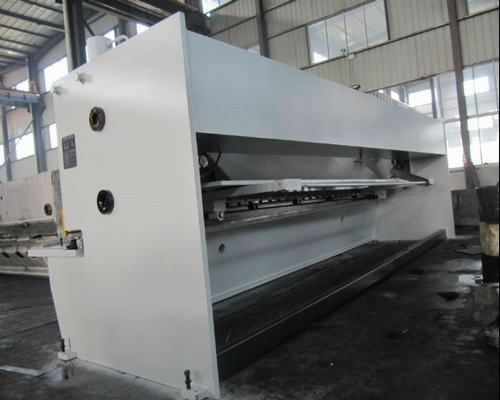

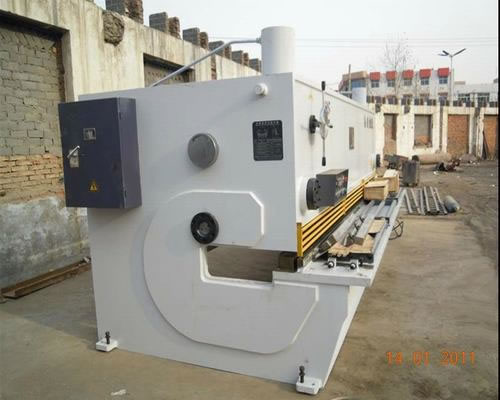

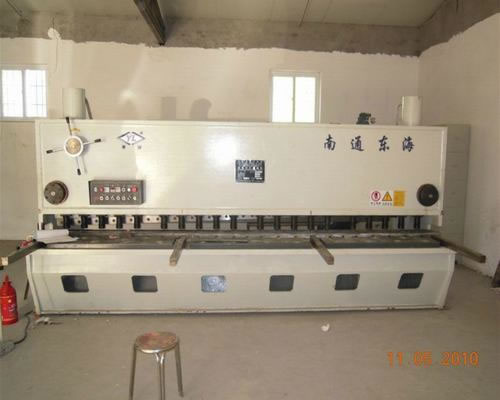

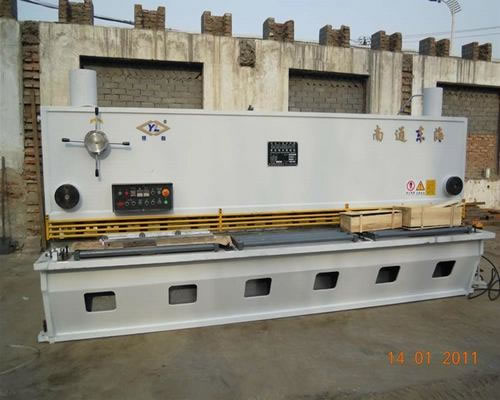

Une machine de cisaillement guillotine hydraulique comporte une lame mobile qui est presque parallèle à celle fixée pendant toute la course. Il faut un système de Gibbing pour maintenir le faisceau de la lame en bonne position lorsque le cisaillement de la tôle.
Shearing Precision
En raison de différents principes et structures de travail, machine hydraulique guillotine de cisaillement est plus précis que le cisaillement du faisceau de swing.
Shearing Angle
Ce type de feuille machine de découpe de métal est si polyvalent pour son angle de cisaillement réglable. Agrandir l'angle de cisaillement est conçu pour une capacité de cisaillement forte, et plus petit angle pour la vitesse de cisaillement rapide. Pour oscillation de cisaillement de faisceau, angle ni de coupe, ni la vitesse de coupe peut être ajustée.
Durée de vie de la bouteille
Le système hydraulique est un système d'entraînement fréquemment utilisé pour le cisaillement de faisceau de swing et de cisaillement guillotine. Pour cisaillement de faisceau d'oscillation, son cylindre semi-circulaire est situé à l'intérieur, dur pour lubrifier et réparation. Alors que la machine hydraulique guillotine de cisaillement utilise cylindre qui est plein d'huile, éliminant ainsi le besoin de lubrification et jouissant d'une plus longue période de travail.
Avantages
1. Ce type de feuille machine de découpe de métal adopte système avancé hydraulique intégré assurant une excellente fiabilité.
2. Cette machine guillotine de cisaillement hydraulique adopte la structure de soudage de tôles d'acier et les vibrations pour éliminer le stress.
3. Cette machine de découpe en tôle est conçu avec une fonction de cisaillement segmentée et la fonction d'éclairage.
4. roue à la main permet de régler l'écart entre les lames rapide, précise et pratique.
5. lames rectangulaires ont quatre arêtes de coupe disponibles pour une utilisation.
6. L'angle de cisaillement de notre Cisaille guillotine hydraulique peut être ajustée pour réduire la déformation des plaques.
Remarque
1. Le bon fonctionnement conformément aux instructions du fabricant;
2. Gardez la guillotine machine à cisailler hydraulique nettoyer tout le temps, et ajouter de la graisse anti-corrosive pour déplacer les pièces régulièrement;
3. Avant de commencer cette machine de découpe de tôle, lubrifier à chaque fois, et le lubrifiant doit être exempt de substances étrangères.
4. Assurez-vous que la ceinture de triangle, la tige de la main et les boutons sont en situation de fonctionnement optimale. Vérifiez si les pièces électriques peuvent fonctionner de manière sûre et fiable.
5. Le personnel bien formés sont chargés de faire fonctionner la machine pour éviter de casser ou donnant lieu à un accident.
6. La lubrification et l'inspection minutieuse jouent un rôle important dans l'entretien de la machine de cisaillement.
Donnez-nous les informations de matériau de la plaque métallique, telles que l'épaisseur, la largeur maximale, et nous allons vous citer la machine la plus adaptée!
Paramètres techniques
Modèle
| Epaisseur Shearing (mm)
| Shearing Largeur (mm)
| Nombre de maladies (spm)
| Retour voie Course (mm)
| Shearing Angle
| Banc Hauteur (mm)
| Puissance du moteur (kW)
|
Q11Y 6 × 2500
| 6
| 2500
| 16-35
| 20-600
| 30 'à 1 ° 30'
| 800
| 7.5
|
Q11Y 6 × 3200
| 6
| 3200
| 14-35
| 20-600
| 30 'à 1 ° 30'
| 800
| 7.5
|
Q11Y 6 × 4000
| 6
| 4000
| 10-30
| 20-600
| 30 'à 1 ° 30'
| 800
| 7.5
|
Q11Y 6 × 5000
| 6
| 5000
| 10-30
| 20-800
| 30 'à 1 ° 30'
| 900
| 11
|

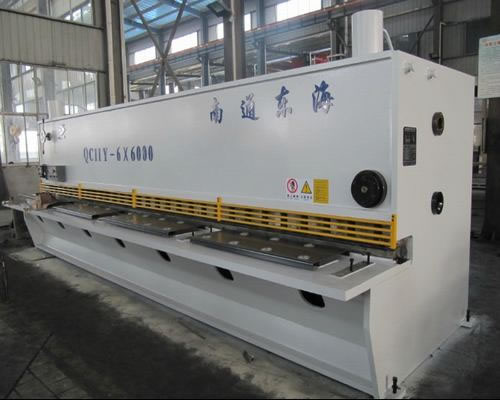

Q11Y 6 × 6000
| 6
| 6000
| 8-5
| 20-800
| 30 'à 1 ° 30'
| 1000
| 11
|
Q11Y 8 × 2500
| 8
| 2500
| 14-30
| 20-600
| 30 'à 2 °
| 800
| 11
|
Q11Y 8 × 3200
| 8
| 3200
| 12-30
| 20-600
| 30 'à 2 °
| 850
| 11
|
Q11Y 8 × 4000
| 8
| 4000
| 10 à 25
| 20-600
| 30 'à 2 °
| 900
| 11
|
Q11Y 8 × 5000
| 8
| 5000
| 10-25
| 20-800
| 30 'à 2 °
| 1000
| 15
|
Q11Y 8 × 6000
| 8
| 6000
| 8-20
| 20-800
| 30 'à 2 °
| 1050
| 15
|
Q11Y 12 × 2500
| 12
| 2500
| 12 à 25
| 20-800
| 30 'à 2 °
| 840
| 15
|
Q11Y 12 × 3200
| 12
| 3200
| 12 à 25
| 20-800
| 30 'à 2 °
| 900
| 15
|
Q11Y 12 × 4000
| 12
| 4000
| 8-20
| 20-800
| 30 'à 2 °
| 940
| 15
|
Q11Y 12 × 5000
| 12
| 5000
| 8-20
| 20-1000
| 30 'à 2 °
| 1000
| 22
|
Q11Y 12 × 6000
| 12
| 6000
| 6-20
| 20-1000
| 30 'à 2 °
| 1060
| 30
|
Q11Y 16 × 2500
| 16
| 2500
| 12-20
| 20-800
| 30 'à 1 ° 30'
| 840
| 22
|
Q11Y 16 × 3200
| 16
| 3200
| 12-20
| 20-800
| 30 'à 1 ° 30'
| 900
| 22
|
Q11Y 16 × 4000
| 16
| 4000
| 8-15
| 20-800
| 30 'à 1 ° 30'
| 940
| 22
|
Q11Y 16 × 5000
| 16
| 5000
| 8-15
| 20-1000
| 30 'à 1 ° 30'
| 1000
| 30
|
Q11Y 16 × 6000
| 16
| 6000
| 6-15
| 20-1000
| 30 'à 1 ° 30'
| 1100
| 37
|
Q11Y 20 × 2500
| 20
| 2500
| 10 à 20 pour
| 20-800
| 30 'à 3 °
| 900
| 30
|
Q11Y 20 × 3200
| 20
| 3200
| 10 à 20 pour
| 20-800
| 30 'à 3 °
| 950
| 30
|
Q11Y 20 × 4000
| 20
| 4000
| 8-15
| 20-800
| 30 'à 3 °
| 1100
| 30
|
Q11Y 20 × 5000
| 20
| 5000
| 8-15
| 20-1000
| 30 'à 3 °
| 1100
| 37
|
Q11Y 20 × 6000
| 20
| 6000
| 6-15
| 20-1000
| 30 'à 3 °
| 1200
| 37
|
Q11Y 25 × 2500
| 25
| 2500
| 8-15
| 20-800
| 30 'à 1 ° 30'
| 900
| 37
|
Q11Y 25 × 3200
| 25
| 3200
| 8-15
| 20-800
| 30 'à 1 ° 30'
| 950
| 37
|
Q11Y 25 × 4000
| 25
| 4000
| 6 à 12,
| 20-1000
| 30 'à 1 ° 30'
| 1100
| 37
|
Q11Y 32 × 2500
| 32
| 2500
| 6 à 12,
| 20-1000
| 30 'à 4 °
| 1000
| 55
|
Q11Y 32 × 3200
| 32
| 3200
| 8 à 12,
| 20-1000
| 30 'à 4 °
| 1100
| 55
|
Q11Y 40 × 2500
| 40
| 2500
| 4 à 10,
| 20-1000
| 30 'à 4 °
| 1200
| 55
|
Q11Y 40 × 3200
| 40
| 3200
| 4 à 10,
| 20-1000
| 30 'à 4 °
| 1200
| 55
|
