Description de

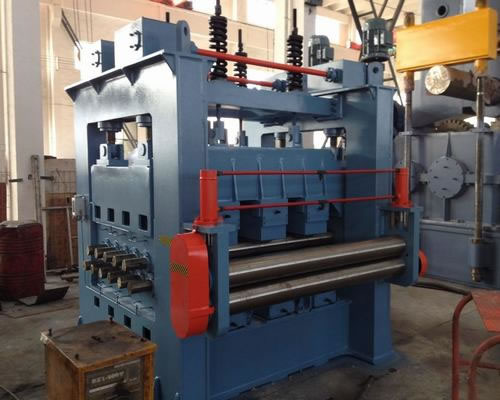

Quatre haut-niveleur est un dispositif laminé à froid pour le nivellement des tôles et des plaques de bande. La machine de nivellement quatre haut-rouleau peut être soit utilisé seul ou utilisé conjointement avec diverses machines à rouler et machines débobinage pour constituer une ligne de production principale. dresseuse Quatre-haut peut être appliqué à la construction navale, la métallurgie, la structure métallique, la chaudière, la fabrication de machines et d'autres industries. Cette machine de dressage de quatre haute adopte la structure-cadre avec son faisceau de moule mobile se déplaçant vers le haut et vers le bas et deux rangées de cylindres de travail que le rouleau principal. Il est exploité par la transmission mécanique et commande électrique. A quatre haut-niveleur a pas de rouleaux intermédiaires, de sorte que les cylindres d'appui agissent directement sur des cylindres de travail, ce qui simplifie la flexion et la correction de forme. Cette machine de mise à niveau de quatre haut-rouleau fonctionne le mieux pour le nivellement, mais il peut marquer ou dénuder le haut et le bas des matériaux de surface critique.
Caractéristiques
Quatre haut-niveleur peut avoir 11, 13, 15, 17, 19 rouleaux, mais une machine de mise à niveau de six haut-rouleau peut avoir 17 ou 19 rouleaux.
Avantages
1. Les cylindres de travail et de multiples ensembles de rouleaux de sauvegarde constituent la structure de notre machine de planage quatre haut-roll.
2. Matériaux de rouleaux, y compris 42CrMo, GCr15, 9CrSi et 9Cr2Mo, sont disponibles dans notre société.
3. dresseuse Yinli quarto offre un réglage manuel et des options de réglage électriques pour les clients.
4. Cette quarto niveleur est principalement applicable pour le nivellement des plaques d'acier au carbone et tôles d'acier inoxydable.
5. Nous utilisons principalement la lubrification centralisée manuelle ou électrique pour quatre haut-rouleau machine de planage.
6. Nous offrons standard ZQ, ZY-durci et TR Réducteurs durci.
7. L'arbre de liaison universel adopte arbre à cardan métallurgique ou automobile arbre à cardan.
Remarque
Les utilisateurs doivent avoir une compréhension de l'entretien de quatre haut-niveleur, qui comprend les aspects suivants:
1. Placer la graisse où il y a des graisseurs une fois par mois. Cela peut être bénéfique pour la lubrification du roulement.
2. Faites attention au nettoyage de la surface du rouleau. scories de soudure, courte tôle ou autres sont interdits de tomber dans l'écart entre les rouleaux, de façon à éviter d'endommager les cylindres de travail de cette machine de nivellement quatre haut-roll.
3. Après avoir utilisé la machine pendant une longue période, s'il vous plaît vérifier s'il y a des écrous desserrés. Si oui, utiliser une clé pour visser fermement.
4. Pour tout problème professionnel au sujet de cette machine à dresser à quatre élevé, demander à des professionnels de l'aide.
technique
paramètre
Modèle
| Max. Leveling Epaisseur (mm)
| Max. Leveling Largeur (mm)
| Min. Leveling Epaisseur (mm)
| Distance entre travail Rolls (mm)
| Diamètre de travail Rolls (mm)
| Nombre de travaux Rolls
| Vitesse de mise à niveau (m / min)
| Principal Puissance du moteur (kW)
|
W43 - 3 × 1600
| 3
| 1600
| 0,8
| 80
| 75
| 15
| 14.4
| 18,5
|
W43 - 6 × 2000
| 6
| 2000
| 1.5
| 100
| 95
| 13
| 9
| 37
|
W43 - 10 × 2000
| 10
| 2000
| 2,5
| 150
| 140
| 13
| 9
| 45
|
W43 - 12 × 2000
| 12
| 2000
| 3
| 160
| 150
| 11
| 9
| 55
|
W43 - 12 × 2500
| 12
| 2500
| 4
| 160
| 150
| 11
| 7
| 63
|
W43 - 16 × 2000
| 16
| 2000
| 4
| 200
| 180
| 11
| 7
| 75
|
W43 - 16 × 2500
| 16
| 2500
| 4
| 200
| 180
| 11
| 6
| 75
|
W43 - 16 × 3200
| 16
| 3200
| 4
| 210
| 180
| 11
| 7
| 90
|
W43 - 20 × 2500
| 20
| 2500
| 5
| 250
| 230
| 9
| 6
| 75
|
W43 - 25 × 2500
| 25
| 2500
| 6
| 250
| 230
| 9
| 7
| 90
|
W43 - 30 × 3000
| 30
| 3000
| 10
| 400
| 340
| 7
| 5
| 85
|
W43 - 32 × 2000
| 32
| 2000
| 8
| 300
| 260
| 9
| 7
| 110
|
W43 - 40 × 2500
| 40
| 2500
| 10
| 400
| 340
| 7
| 7
| 132
|
