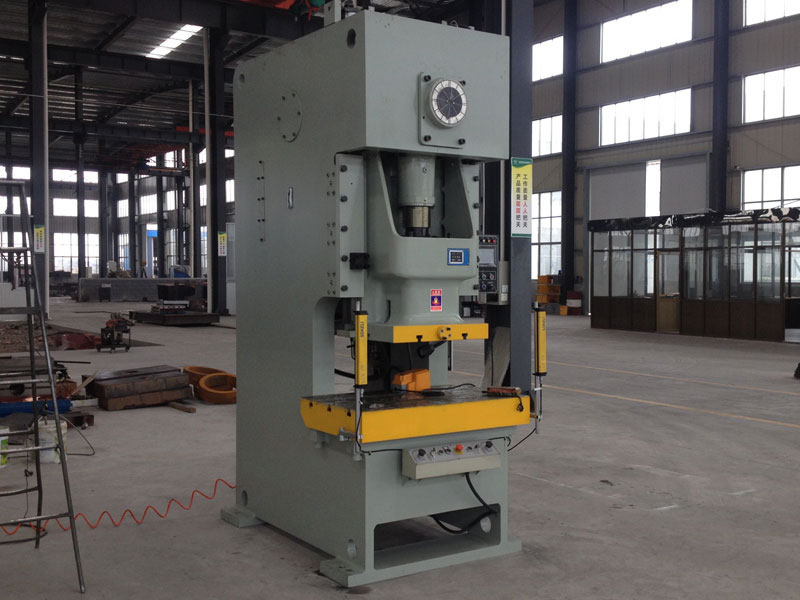

Пневматический штамповщик

Описание

Пневматический пробивной пресс подходит для штамповки всех видов металлических и неметаллических пластин. Пневматический вырубной станок широко применяется в промышленности, включая машиностроение, автомобилестроение, техники, оборудования, электроники и т.д.


Особенности

1. CE и ISO сертификации.
2. Система BOSCH гидравлический.
3. двухлетнюю гарантию в.
4. Высокая скорость штамповки.


преимущества

1. Siemens двигатель и стальная пластина сварной корпус этой пневматической штамповщик обеспечивает его надежную работу и высокую интенсивность.
2. Пневматический фрикцион и тормоз используется. Кластерный механизм принимает маслозаполненным смазку.
3. Наша пневматическая пробивая машина оснащена устройством гидравлической перегрузки, защищающего предотвратить машину от повреждений.
4. Цифровой дисплей и управление PLC облегчают работу пневматического штамповщик.
5. Победить комплект регулировка высоты двигателя есть, а значение может быть отображено в цифровом виде.
6. Электрическая система смазки почти не разработана, а цилиндр баланса принимает ручную систему смазки.
7. Duplex клапаны, кнопки, контакторы переменного тока, индикаторы, воздушные выключатели и другие управляющие устройства импортируются из международного бренда.
8. Наш пневматический штамповщик оснащен дополнительным устройством на воздушной подушке, автоматический вал подачи и фотоэлектрического протектора.

		JH21-25B	JH21-25	JH21-45	JH21-63	JH21-80	JH21-110	JH21-125
Мощность (кН)		250	250	450	630	800	1100	1250
Номинальный ход поршня (мм)		3	3	4	4	5	6	6
Slide Stroke (мм)		60	80	100	120	140	160	160
Инсульт в минуту (мин-1)	Фиксированный	100	100	80	70	60	50	50
	Переменная	От 80 до 120	От 80 до 120	От 70 до 90	От 60 до 80	От 50 до 70	От 40 до 60	От 40 до 60
Максимум. Die Высота (мм)		200	250	270	300	320	350	350
Умрите Регулировка высоты (мм)		50	50	60	80	80	80	80
Расстояние от центра Slide к раме (мм)		160	210	230	300	300	350	350
Поддержи Толщина (мм)		70	80	110	110	120	140	140
Shank отверстие (диаметр × глубина) (мм)		φ40 × 60	φ40 × 60	φ40 × 60	φ50 × 80	φ50 × 80	φ60 × 80	φ60 × 80
Расстояние между колоннами (мм)		448	450	550	560	640	760	760
Мощность главного двигателя (кВт)		3	3	5.5	5.5	7.5	11	11
Габаритные размеры (Д × Ш × В) (мм)		1150 × 1050 × 2050	1300 × 1050 × 2050	1390 × 1200 × 2400	1580 × 1210 × 2520	1640 × 1280 × 2700	1850 × 1450 × 3060	1850 × 1490 × 3060
Вес нетто (кг)		2200	2600	3450	5400	7000	9340	9900
