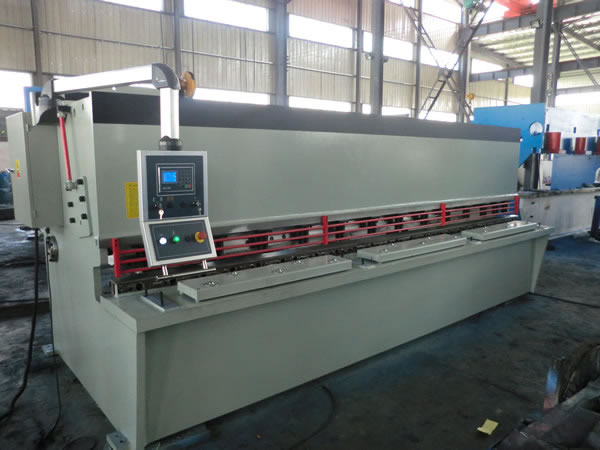

Гидравлический Качели Beam Shear

Описание

QC11Y серии ножницы пучка гидравлические распашные разработаны и изготовлены, чтобы обеспечить превосходную резку материалов с чистыми и квадратными краями, а также к требовательным толерантности.

Процесс сдвига осуществляется на сдвигающего машине, часто называют сдвига мощности или квадратуре сдвига, который может управляться вручную (рукой или ногой), либо с пневматическим, гидравлическим или электрической энергии. Типичная режа машина включает в себя таблицу с опорными рычагами, чтобы держать лист, направляющие или останавливается, чтобы закрепить лист, Контрольное устройство для точного позиционирования листа, а также верхние и нижние лопасти прямым краем. Лист помещается между верхним и нижним лезвием, которые затем принудительному вместе с листа, резки материала. Для большинства металлической пластины сдвигающего машины, верхнее лезвие принуждается вниз в то время как нижний нож остается неподвижным. Верхняя лопасть обычно наклонены так, чтобы разрез идет от одного конца к другому, тем самым снижая требуемое усилие. Кроме того, верхнее лезвие слегка смещен от нижнего ножа, около 5-10% от толщины листа. Лопасти, используемые в этих высечных металлической пластине, как правило, имеют квадратную форму край, а не острие ножа, и доступны в различных материалах, таких как высокоуглеродистой стали и низколегированной стали.


Особенности

1. Цифровая индикация и моторизованных задний датчик с 1000мм диапазоном.
2. Быстрые действия переменной грабли наряду с лезвиями настройкой зазора.
3. Регулировка хода резки для быстрой резки мелких деталей.
4. Усиленные блоки передачи мяч на разделочной таблицу для облегчения погрузочно-разгрузочных работ.
5. Сверхмощный квадратуры руку с весами из нержавеющей стали.
6. Безопасность ограждения безопасности сзади с отрезными охранников.
7. Откройте стороне горла для длинной длины продольной резки.
8. Компактная и надежная гидравлическая система.


преимущества1. Гидравлический маятник режа машина использует целостную структуру сварной стальной пластины, гидравлические верхней передачи и вибрации, чтобы снять стресс.
2. Гидравлический сдвиг качания луча или гидравлический свинг сдвига типа пластины славится высокой прочностью и хорошей жесткостью.
3. Гидравлический маятник стрижке машина делает движение сдвиговой через главный цилиндр масла, что может упрощать гидравлическую систему и заставить ее работать более стабильно.
4. Верхний носитель этой металлической пластины качели механические ножницы, как дугу вокруг неподвижной оси в процессе сдвига. Индикатор на основе регулировка зазора лезвия быстро и удобно.
5. Поперечная гидравлический качание луча оснащен устройством выравнивания освещения, а также использует бесступенчатое регулирование для хода носителя инструмента. Он использует защитный забор для безопасной эксплуатации.

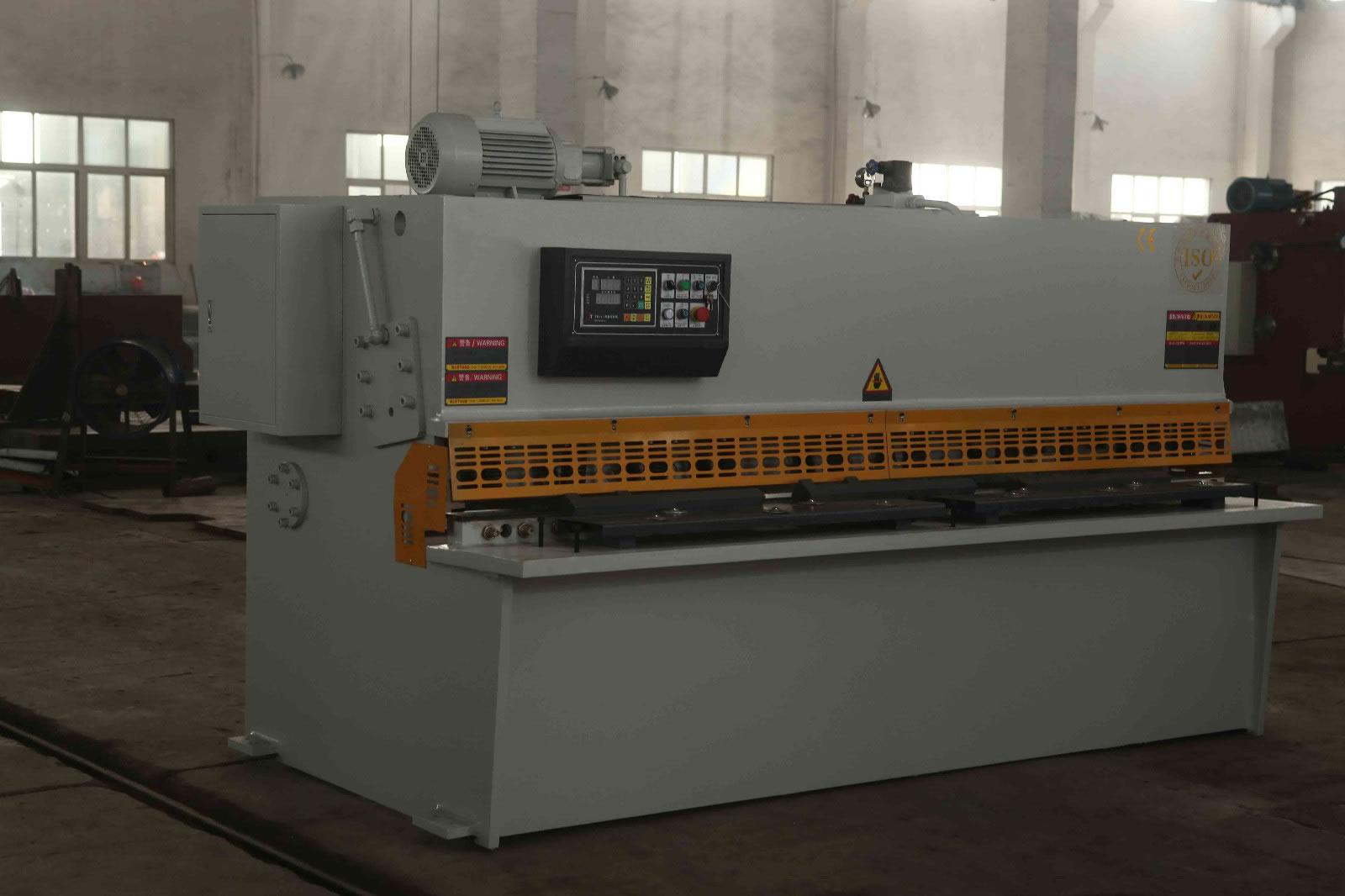

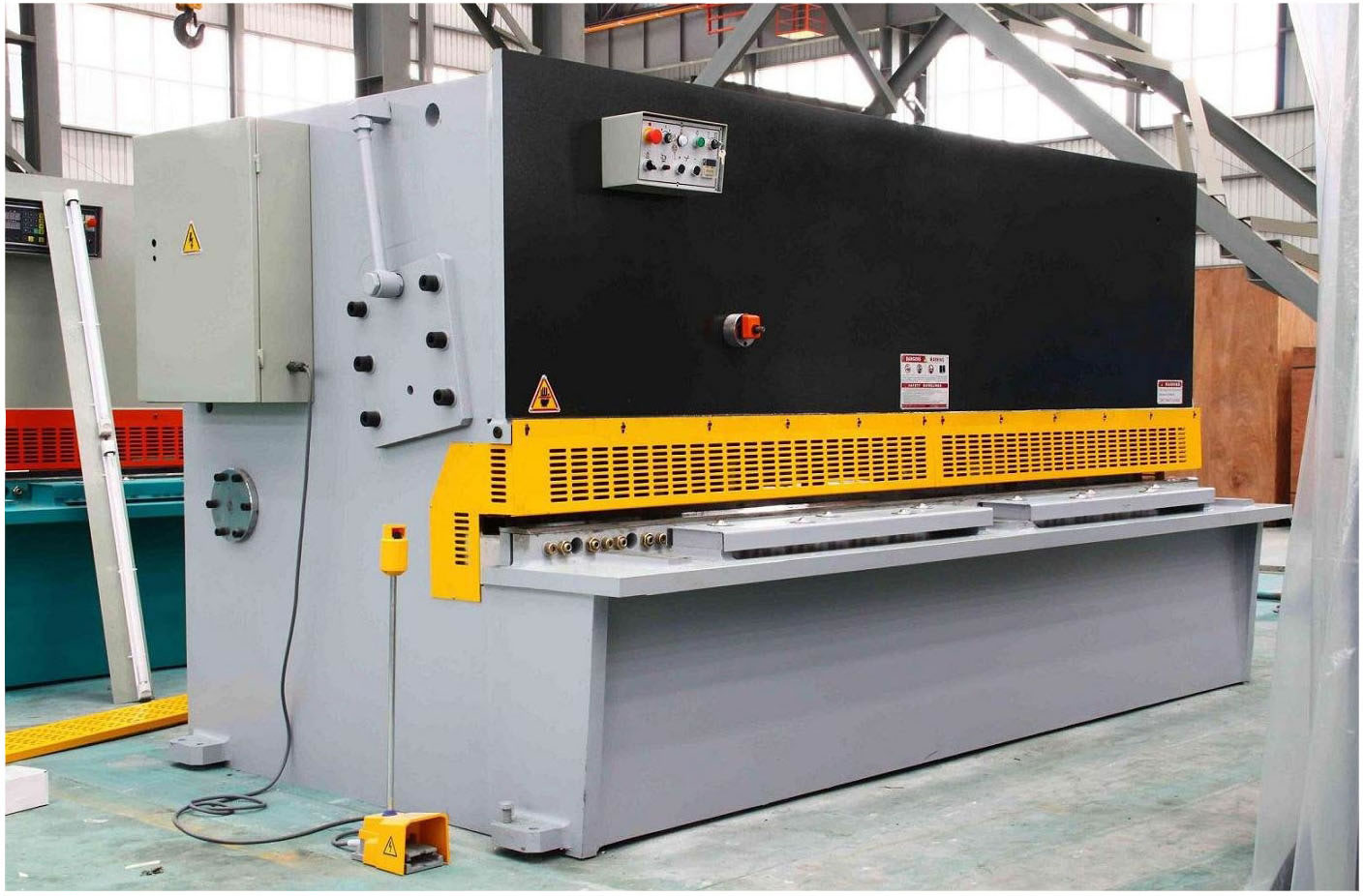

Гидравлический маятник режа машина (см рисунок ниже) устраняет планками, которые предназначены для правильного положения. Его лезвие вращается вокруг неподвижной точки, а не вертикального движения.

Примечание
1. Правильная работа в соответствии с инструкциями завода-изготовителя;
2. Держите качания сдвига гидравлического луча в чистоте все время, и добавить антикоррозионной смазки для перемещения частей на регулярной основе;
3. Перед тем как начать сдвиговой машины металлическую пластину, смазать его каждый раз, и смазочный материал должен быть свободным от посторонних веществ.
4. Убедитесь, что треугольник ремень, рука хвостовик и кнопки находятся в оптимальном рабочем положении. Проверьте электрические компоненты могут работать в безопасной и надежным способом.
5. Хорошо обученный персонал отвечает за эксплуатацию машины, чтобы избежать нарушения его или порождая любой аварии.
6. Смазка и тщательный осмотр играют важную роль в поддержании сдвигающего машины.

Дайте нам информацию металлического листового материала, такого как толщина, максимальная ширина, и мы дадим вам наиболее подходящую машину!


Технический параметр

Модель	Стрижка Спецификация (T × W)	Стрижка Угол	Количество инсульта (SPM)	Регулировка Диапазон заднего датчика (мм)	Главная Мощность двигателя (КВт)	Вес (Кг)
QC12Y-4 × 2500	4 × 2500	1 ° 30 '	≥18	От 20 до 600	5.5	4,300
QC12Y-4 × 3200	4 × 3200	1 ° 30 '	≥14	От 20 до 600	5.5	6000
QC12Y-4 × 4000	4 × 4000	1 ° 30 '	≥10	От 20 до 600	5.5	7,500
QC12Y-4 × 5000	4 × 5000	1 ° 30 '	≥10	От 20 до 600	7.5	16 000
QC12Y-6 × 2500	6 × 2500	1 ° 30 '	≥18	От 20 до 600	7.5	5000
QC12Y-6 × 3200	6 × 3200	1 ° 30 '	≥14	От 20 до 600	7.5	6,500
QC12Y-6 × 4000	6 × 4000	1 ° 30 '	≥10	От 20 до 600	7.5	8,500
QC12Y-6 × 5000	6 × 5000	1 ° 30 '	≥10	От 20 до 750	11	16 000
QC12Y-6 × 6000	6 × 6000	1 ° 30 '	≥10	От 20 до 800	11	17500
QC12Y-8 × 2500	8 × 2500	1 ° 30 '	≥14	От 20 до 600	11	5,500
QC12Y-8 × 3200	8 × 3200	1 ° 30 '	≥10	От 20 до 600	11	7,200
QC12Y-8 × 4000	8 × 4000	1 ° 30 '	≥8	От 20 до 600	11	9200
QC12Y-8 × 5000	8 × 5000	1 ° 30 '	≥7	От 20 до 750	15	21000
QC12Y-8 × 6000	8 × 6000	1 ° 30 '	≥5	От 20 до 750	15	28000
QC12Y-10 × 2500	10 × 2500	2 °	≥11	От 20 до 600	15	8,500
QC12Y-10 × 3200	10 × 3200	1 ° 48 '	≥10	От 20 до 600	15	9,500
QC12Y-10 × 4000	10 × 4000	2 °	≥12	От 20 до 800	18,5	13500
QC12Y-12 × 2500	12 × 2500	1 ° 40 '	≥11	От 20 до 800	18,5	10000
QC12Y-12 × 3200	12 × 3200	1 ° 40 '	≥10	От 20 до 800	18,5	11500
QC12Y-12 × 4000	12 × 4000	1 ° 40 '	≥8	От 20 до 800	18,5	14200
QC12Y-16 × 2500	16 × 2500	2 ° 20 '	≥8	От 20 до 800	18,5	11500
QC12Y-16 × 3200	16 × 3200	2 ° 20 '	≥7	От 20 до 800	18,5	13800
QC12Y-16 × 4000	16 × 4000	2 ° 20 '	≥5	От 20 до 800	18,5	15300
QC12Y-20 × 2500	20 × 2500	2 ° 30 '	≥6	От 20 до 800	30	16 000
QC12Y-20 × 3200	20 × 3200	2 ° 30 '	≥5	От 30 до 800	30	18 000
QC12Y-20 × 4000	20 × 4000	2 ° 30 '	≥5	От 30 до 800	37	21000
QC12Y-20 × 5000	20 × 5000	2 ° 30 '	≥4	От 20 до 800	37	30000
QC12Y-25 × 2500	25 × 2500	3 °	≥5	От 40 до 800	37	21000
QC12Y-25 × 3200	25 × 3200	3 °	≥4	От 40 до 1000	37	26000
